// FOLIO 06 — ATELIER L3

Assemblage

LOGEMENT COLLECTIF 2/3 • Bois

Deuxième volet de la série « Habiter le logement collectif » : Assemblage de modules de vie pour repenser l'habitat collectif. Organisés en un rectangle autour d'une cour centrale, les logements s'emboîtent en alternant espaces bâtis et vides extérieurs, cherchant à favoriser la cohabitation tout en préservant l'intimité de chaque foyer.

Fiche projet
Type de projetLogement collectifAssemblage du principe du logement idéal
ProgrammeLogements et cour centrale partagéJardins privatifs ou partagés
CadreENSA Saint-ÉtienneSemestre 6

« Une architecture de l'interstice, où le vide ne sépare plus mais relie, transformant le simple voisinage de palier en un quotidien véritablement partagé. »

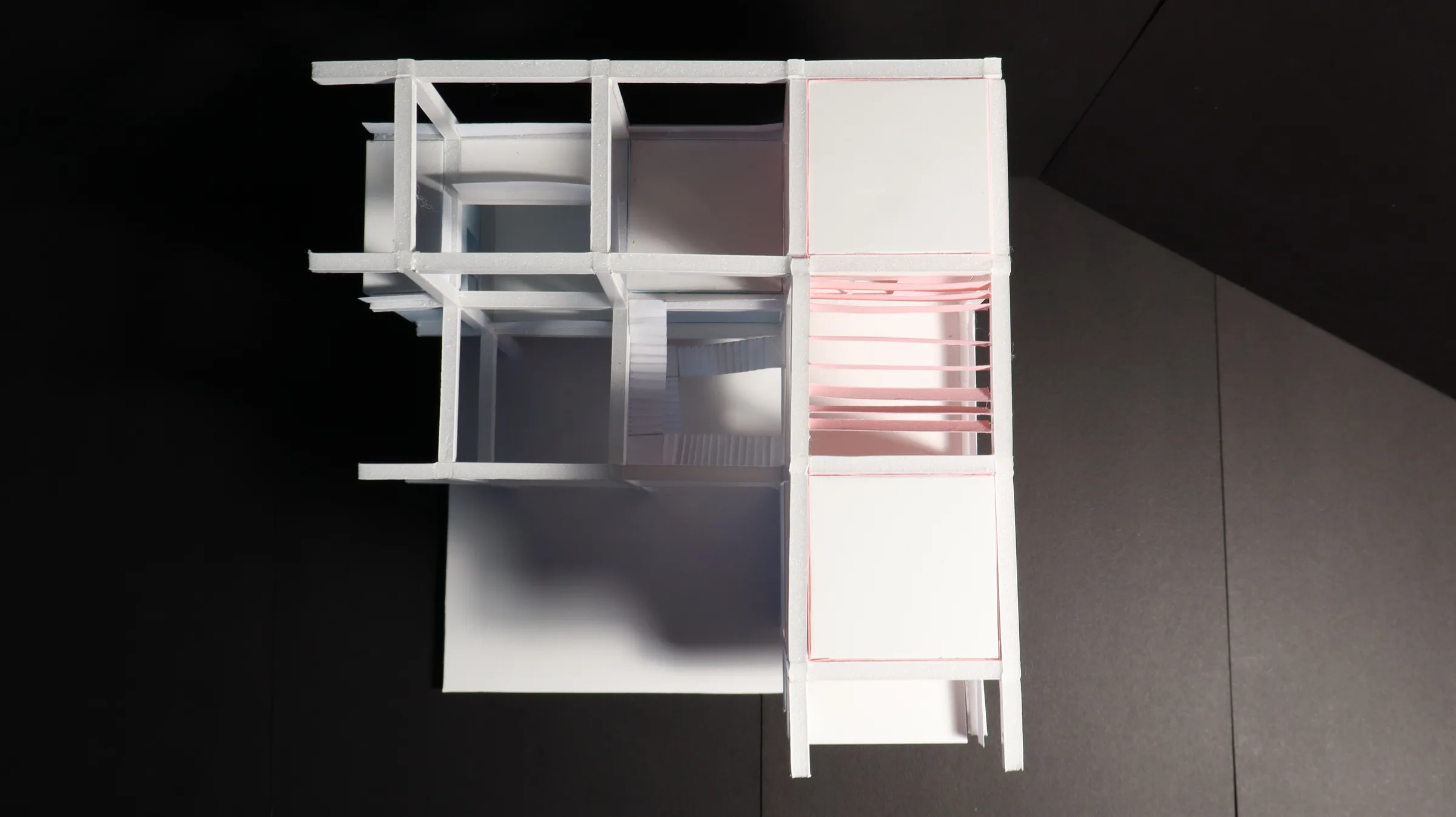

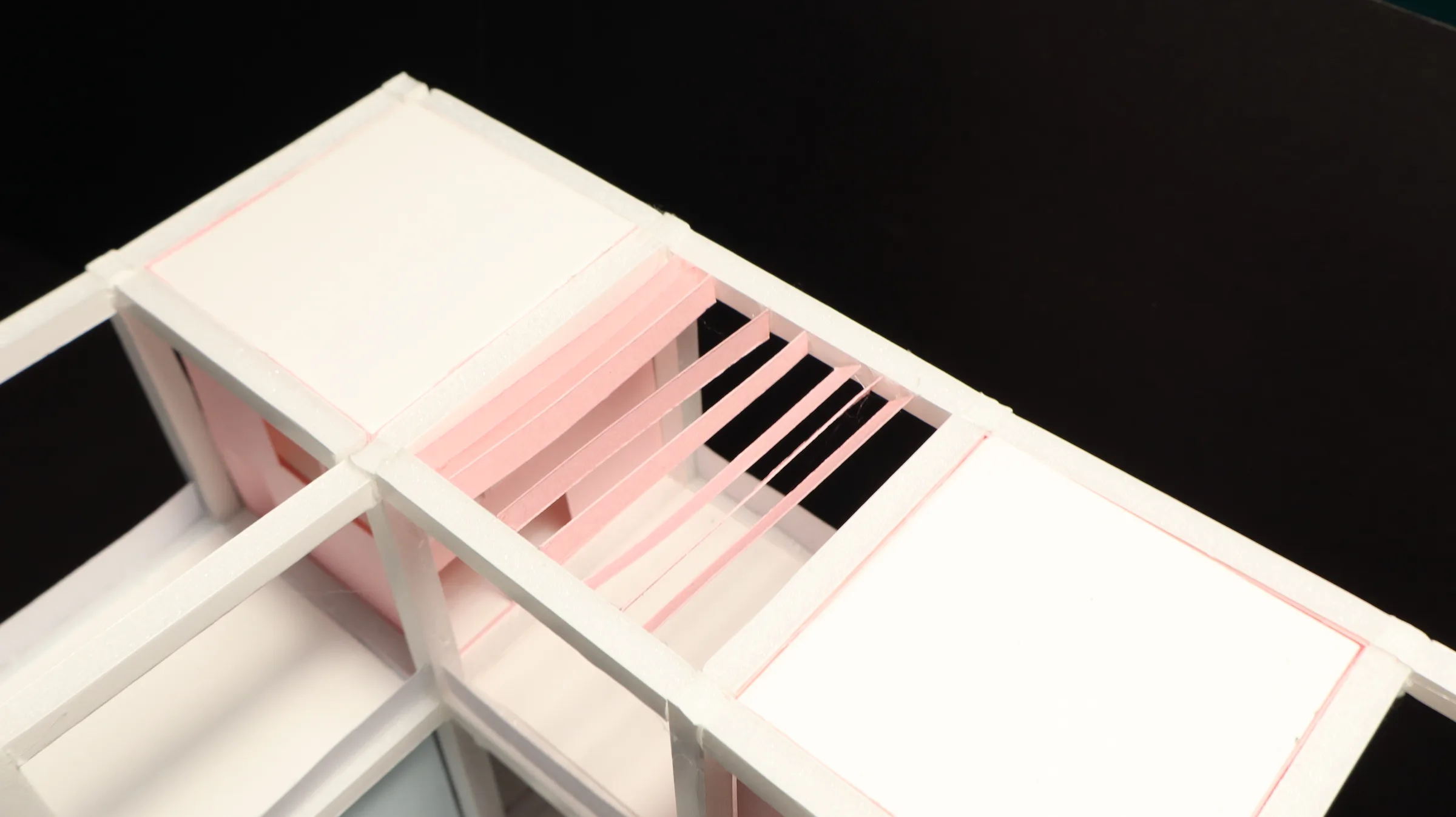

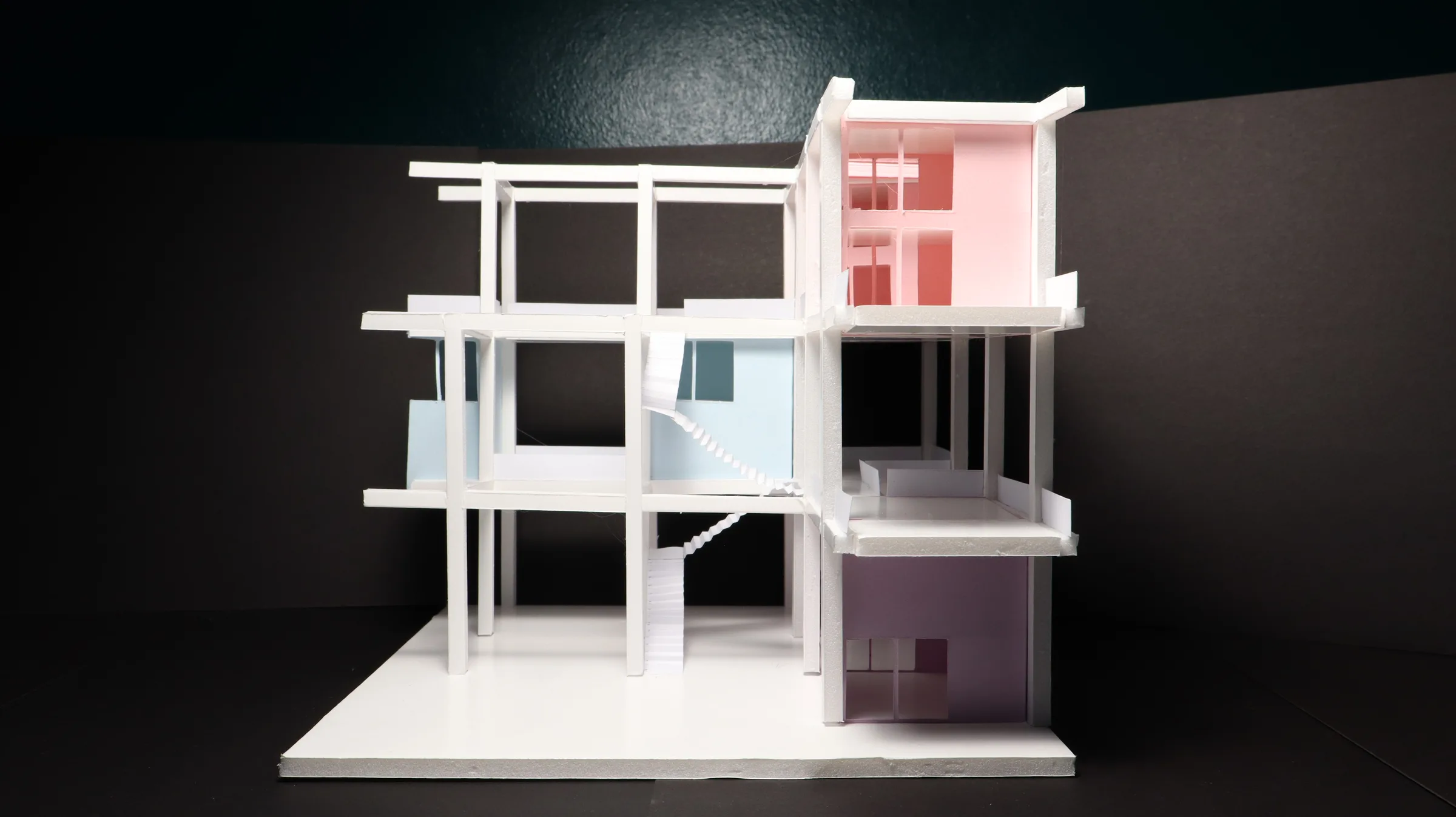

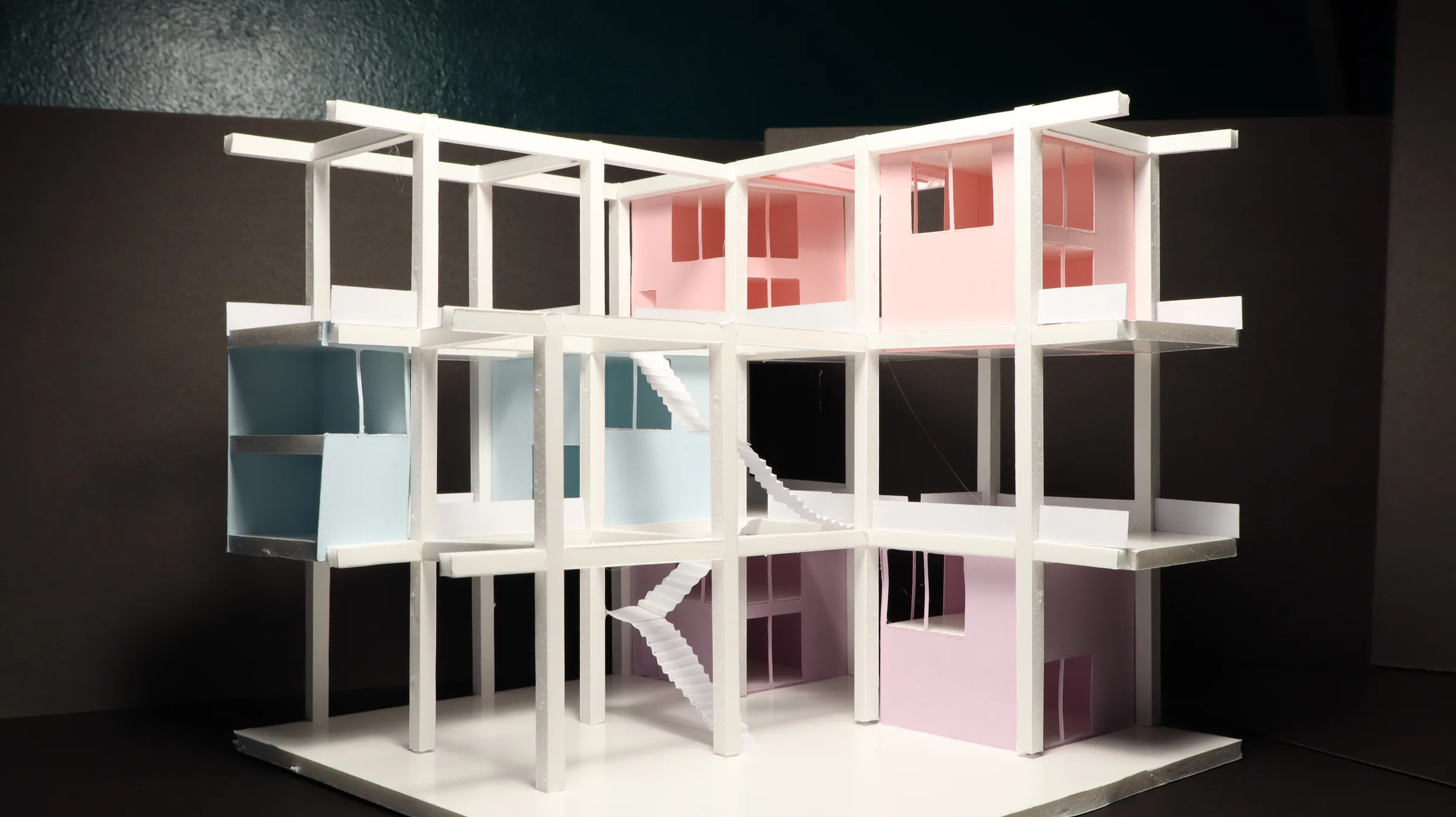

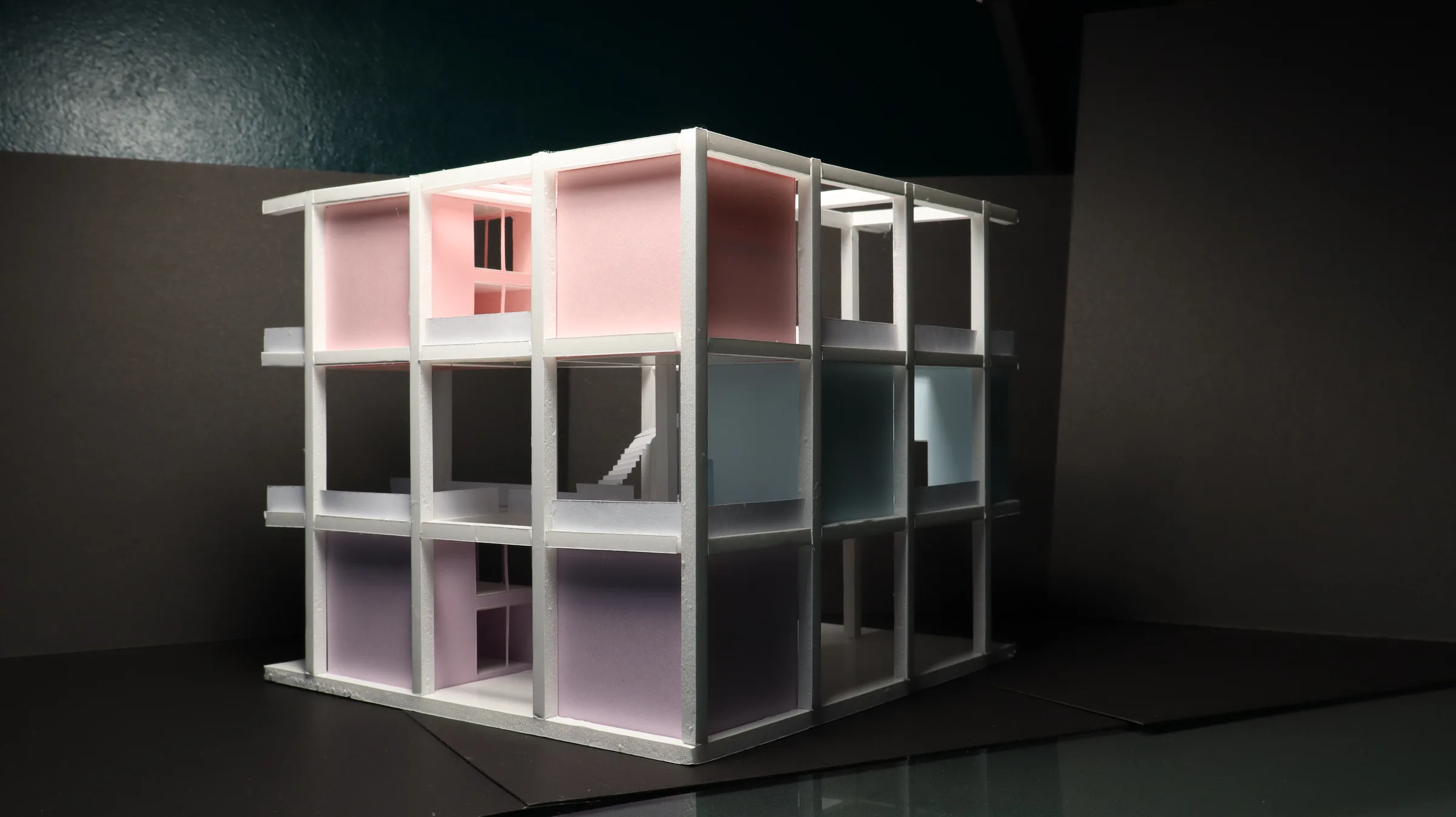

FIG. 01Maquette : Fragment du logement collectifUne couleur par typologie
// LE PROJET

3 idées clés

01Ossature poteaux-poutres

Structure

Une ossature poteaux-poutres soulève les habitations, leur conférant une impression de lévitation. Au sein de cette trame desservie par deux noyaux de circulation verticale, aucun bloc ne touche son voisin direct, créant une respiration qui assure l'ensoleillement.

02Plein / Vide

Grille

L'ensemble s'organise selon une trame modulaire tramée dictant l'alternance stricte entre pleins et vides. Cette logique d'emboîtement définit trois typologies de logements et hiérarchise précisément les ouvertures pour garantir un équilibre fluide entre le retrait individuel et le partage.

03Privé / Partagé

Jardin

Les espaces extérieurs s'insèrent dans chaque vide du bâtiment. Selon leur position, ces jardins suspendus deviennent des extensions privatives reliant les modules d'un même foyer, ou des espaces partagés favorisant la rencontre lorsqu'ils se glissent entre deux habitations distinctes.

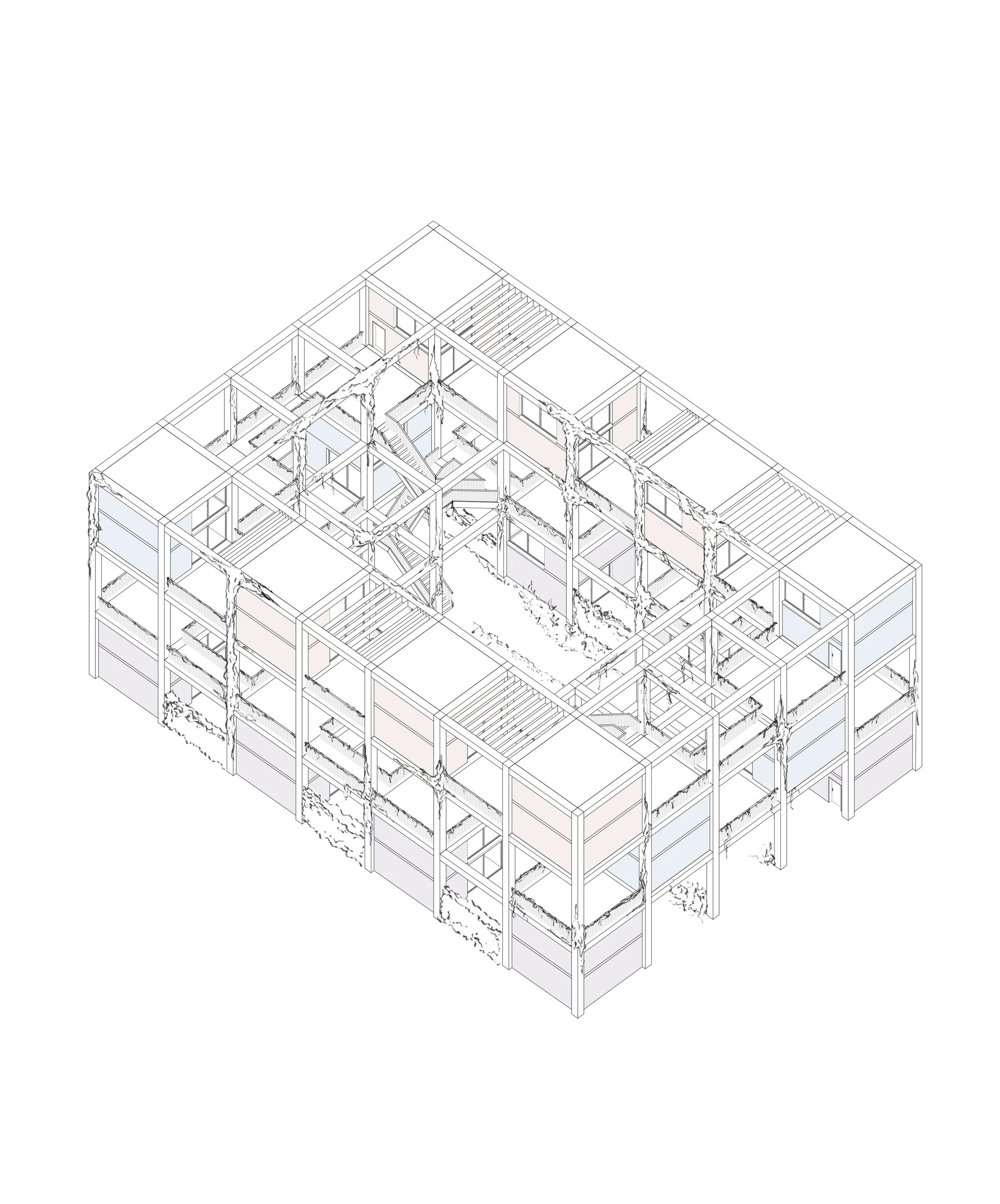

FIG. 02Axonométrie : Logements collectifsAssemblage - Principe du logement idéal
// Plans, coupes, élévations

Géométraux

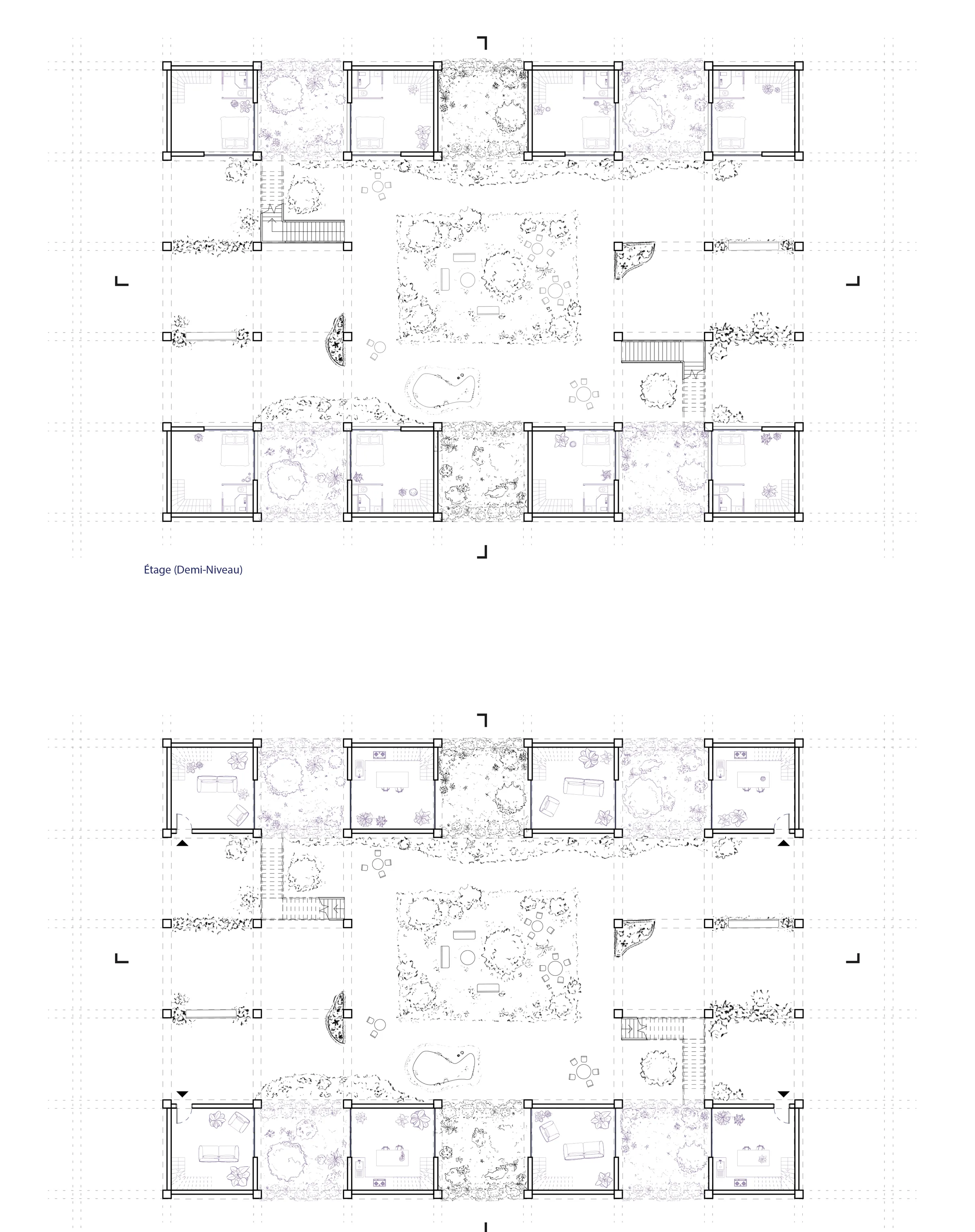

FIG. 03Plan RDC (+demi niveau) — 1:200

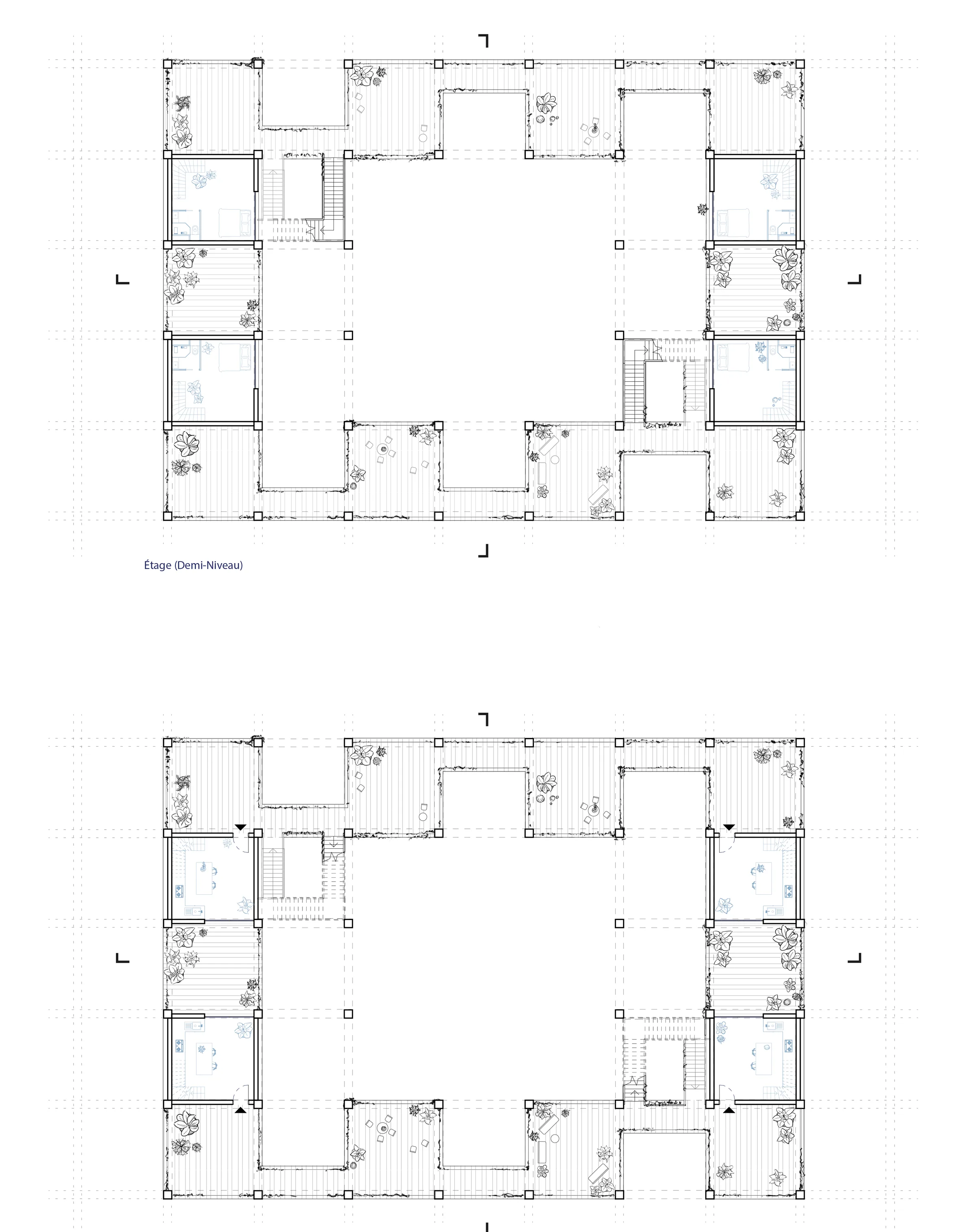

FIG. 04Plan R+1 (+demi niveau) — 1:200

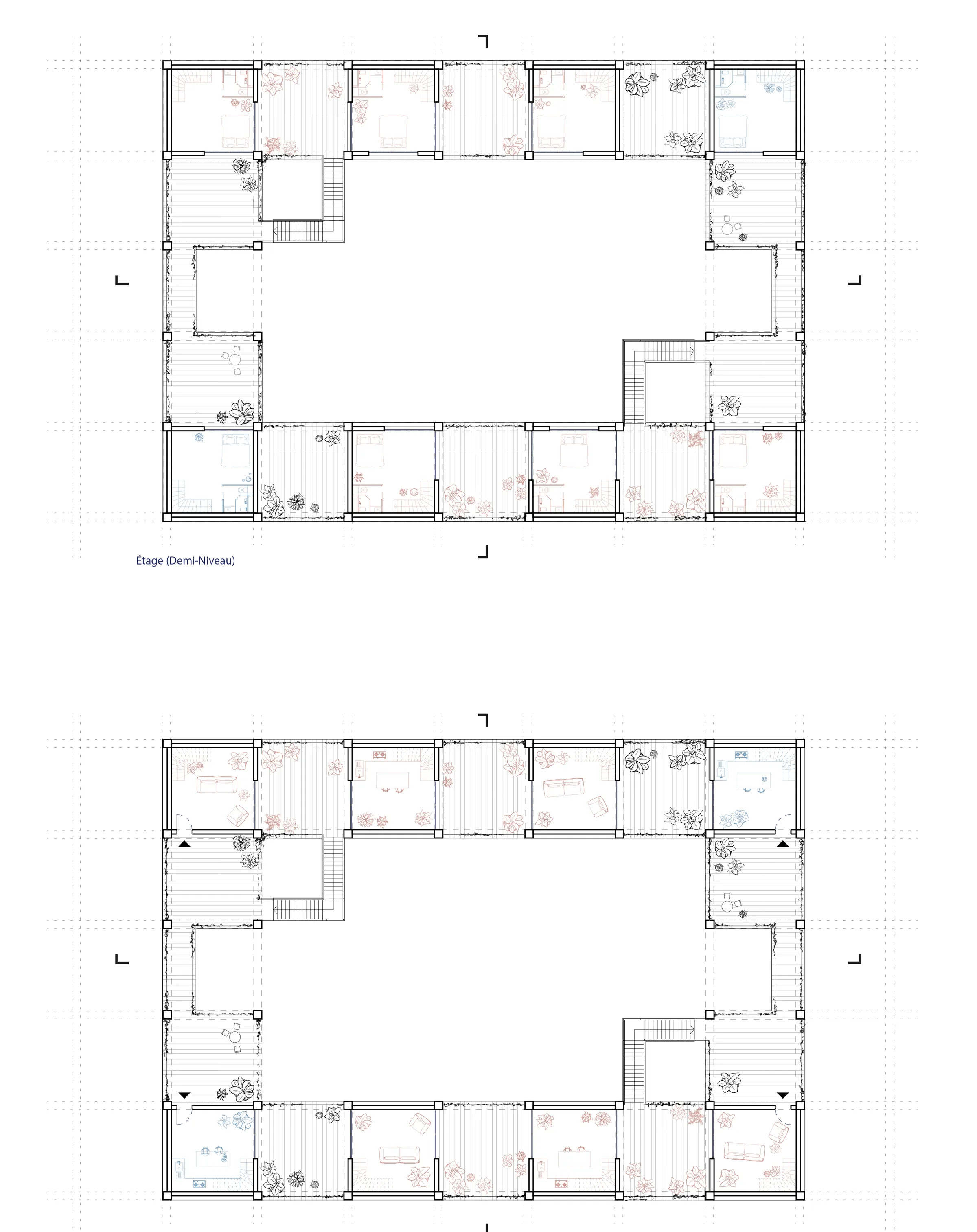

FIG. 05Plan R+2 (+demi niveau) — 1:200

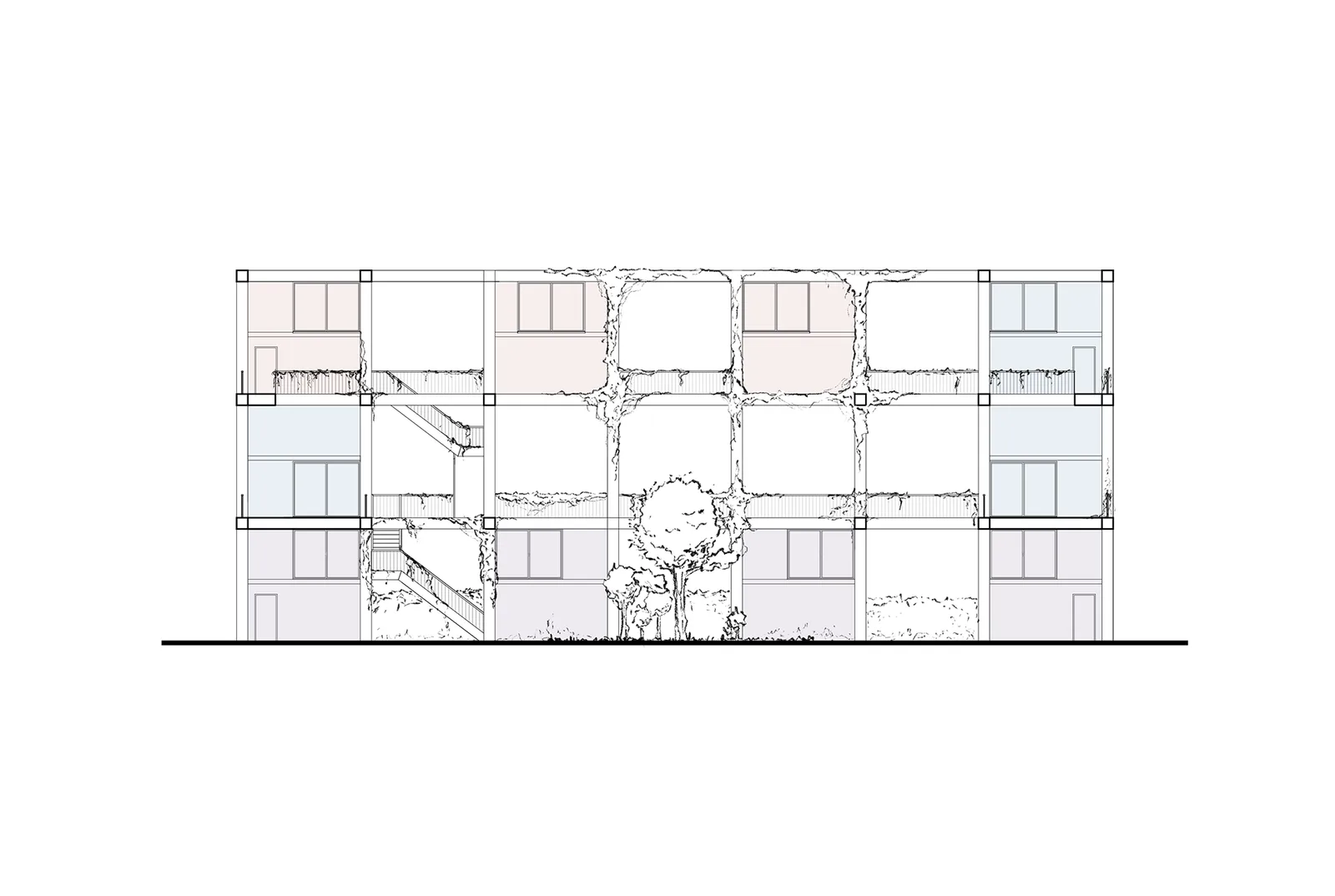

FIG. 06Coupe Longitudinale — 1:200

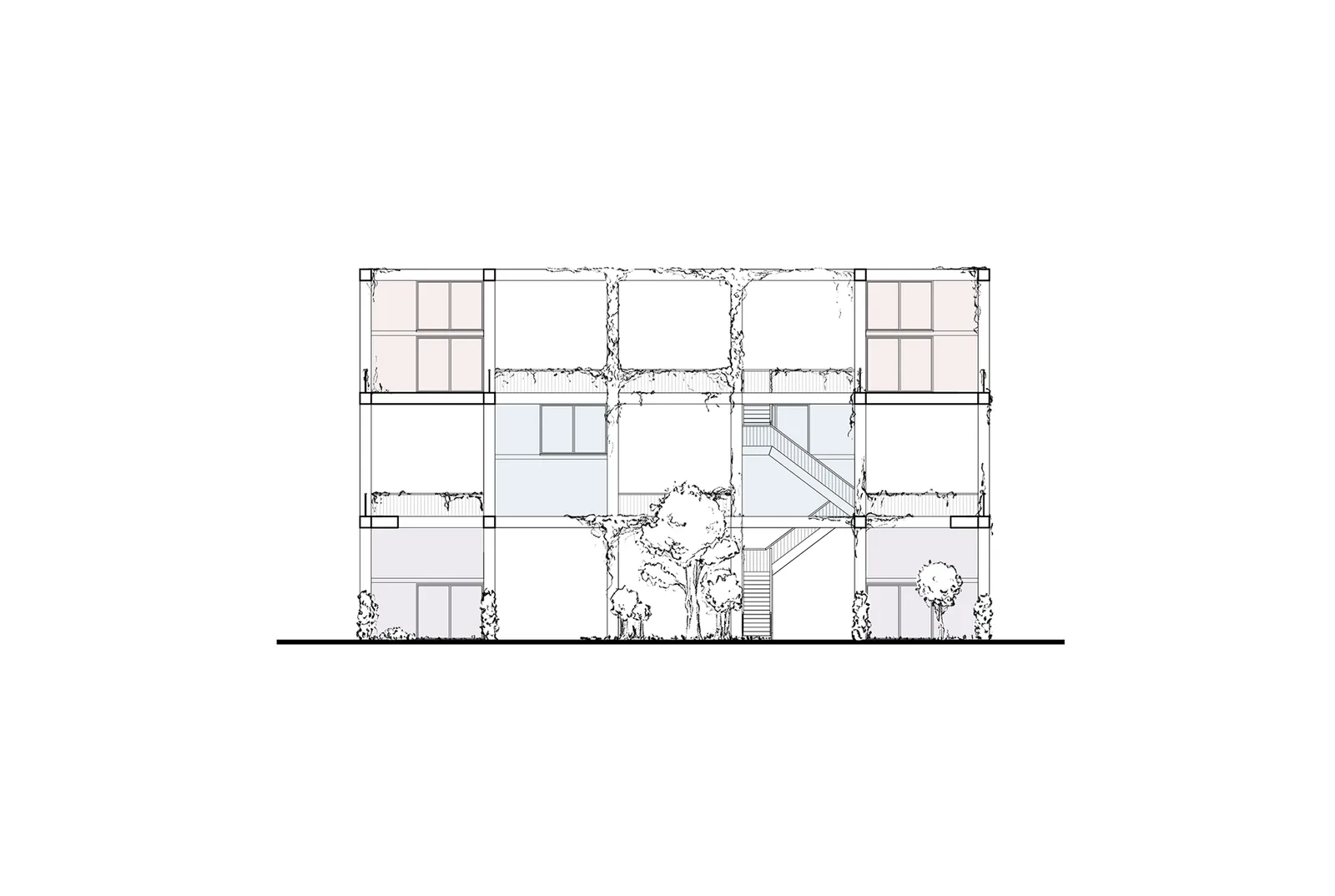

FIG. 07Coupe Transversale — 1:200

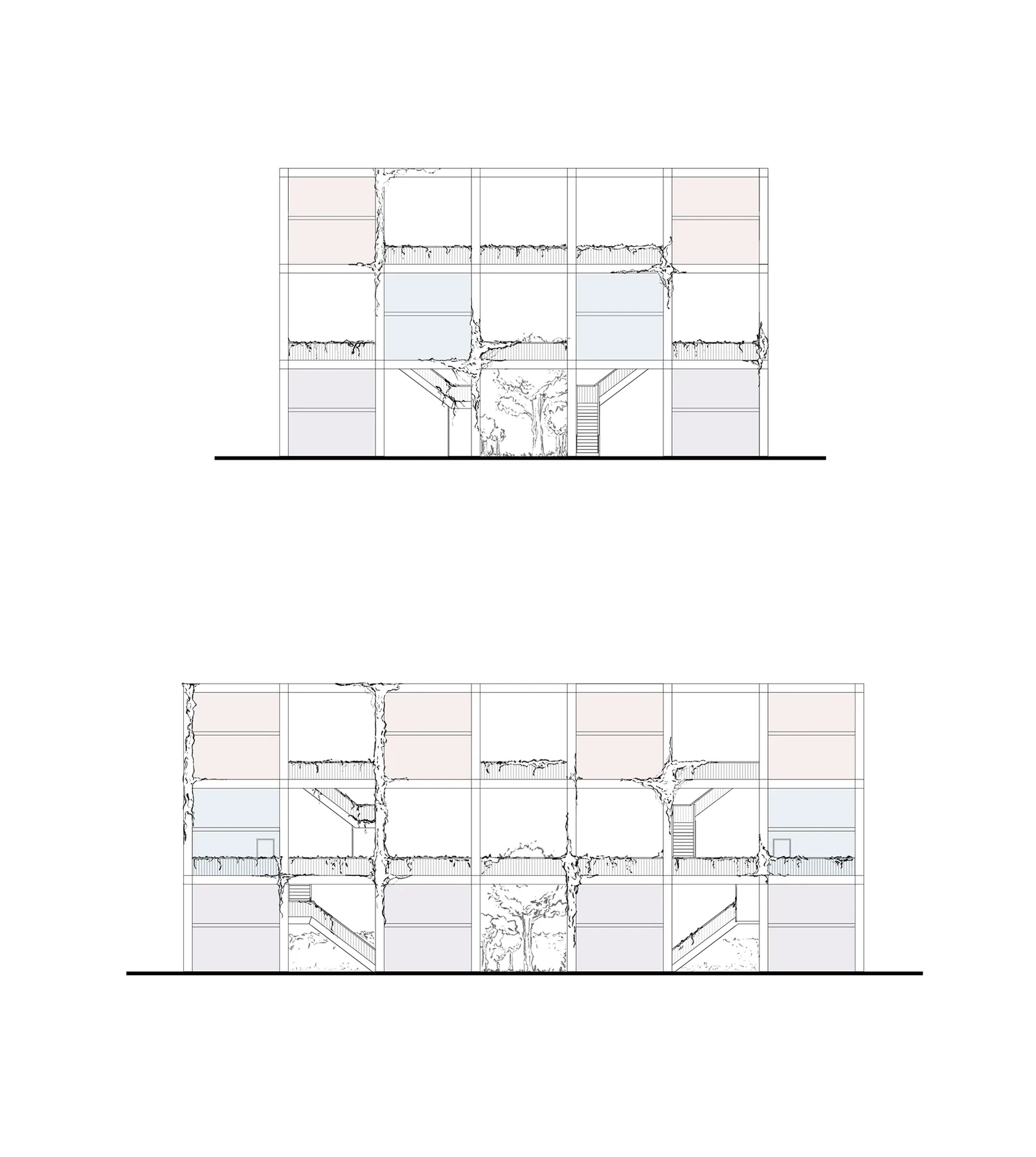

FIG. 08élévations — 1:200

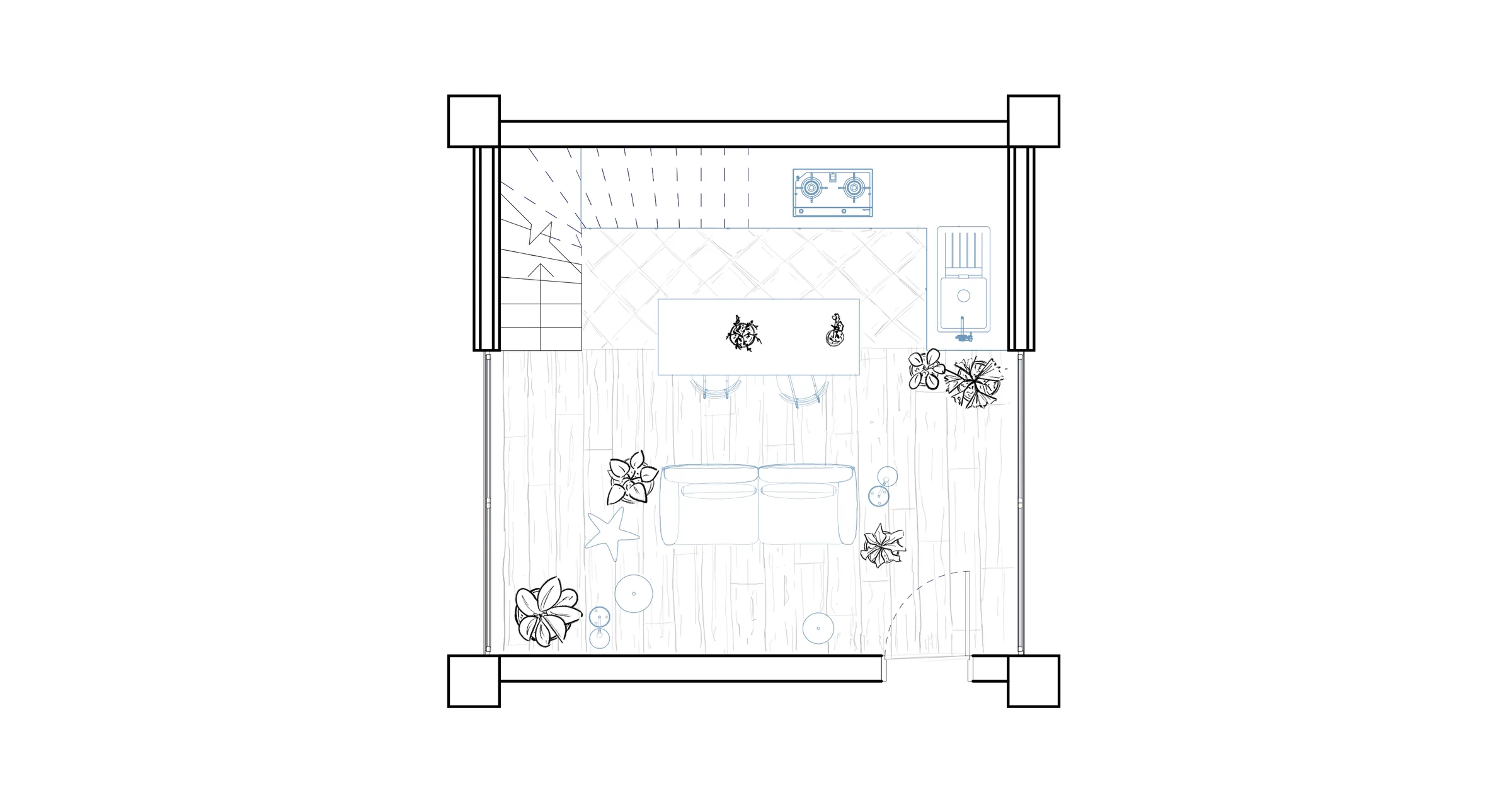

FIG. 09Topologie 1 : RDC — 1:50

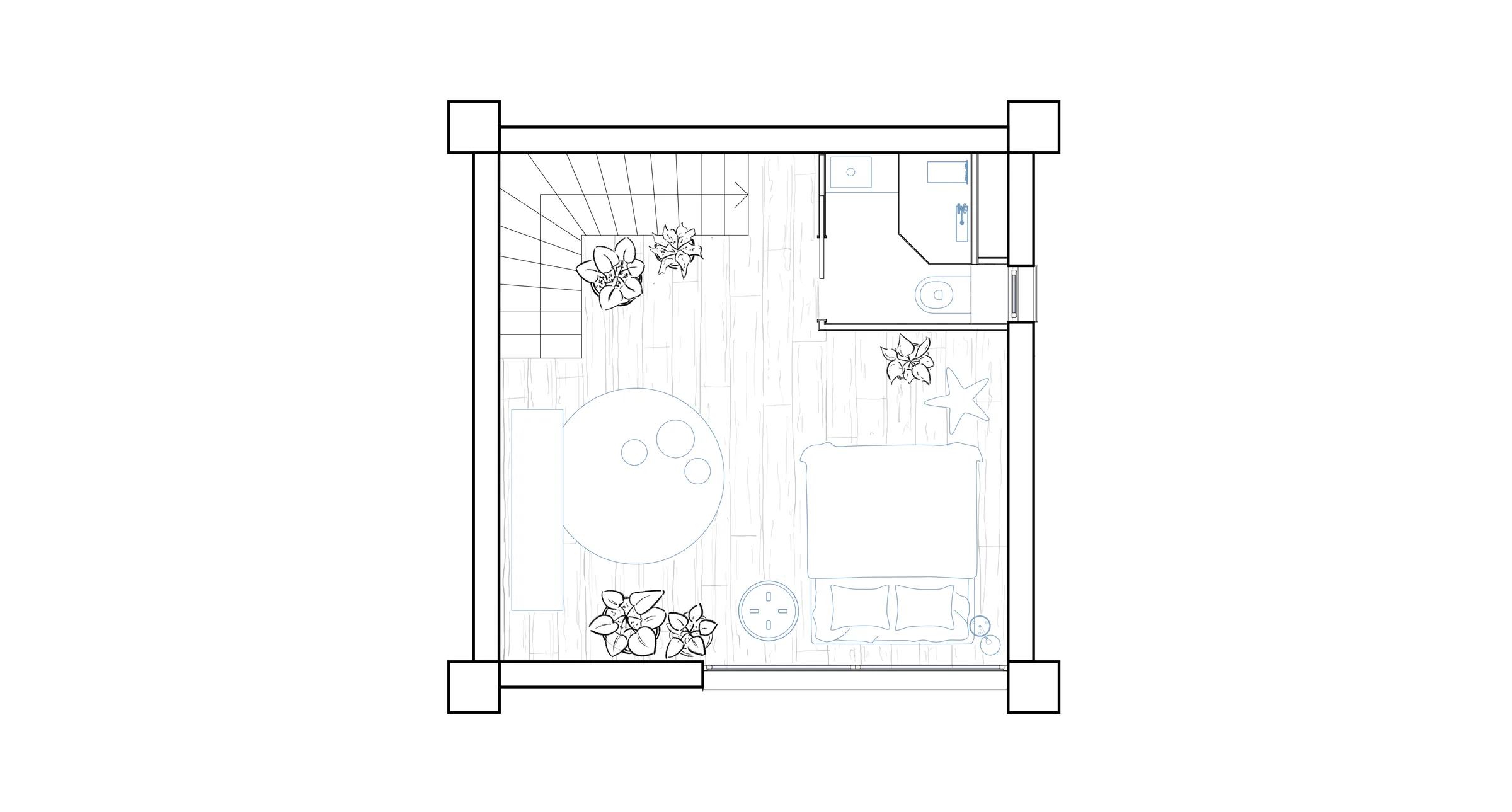

FIG. 10Topologie 1 : R+1 — 1:50

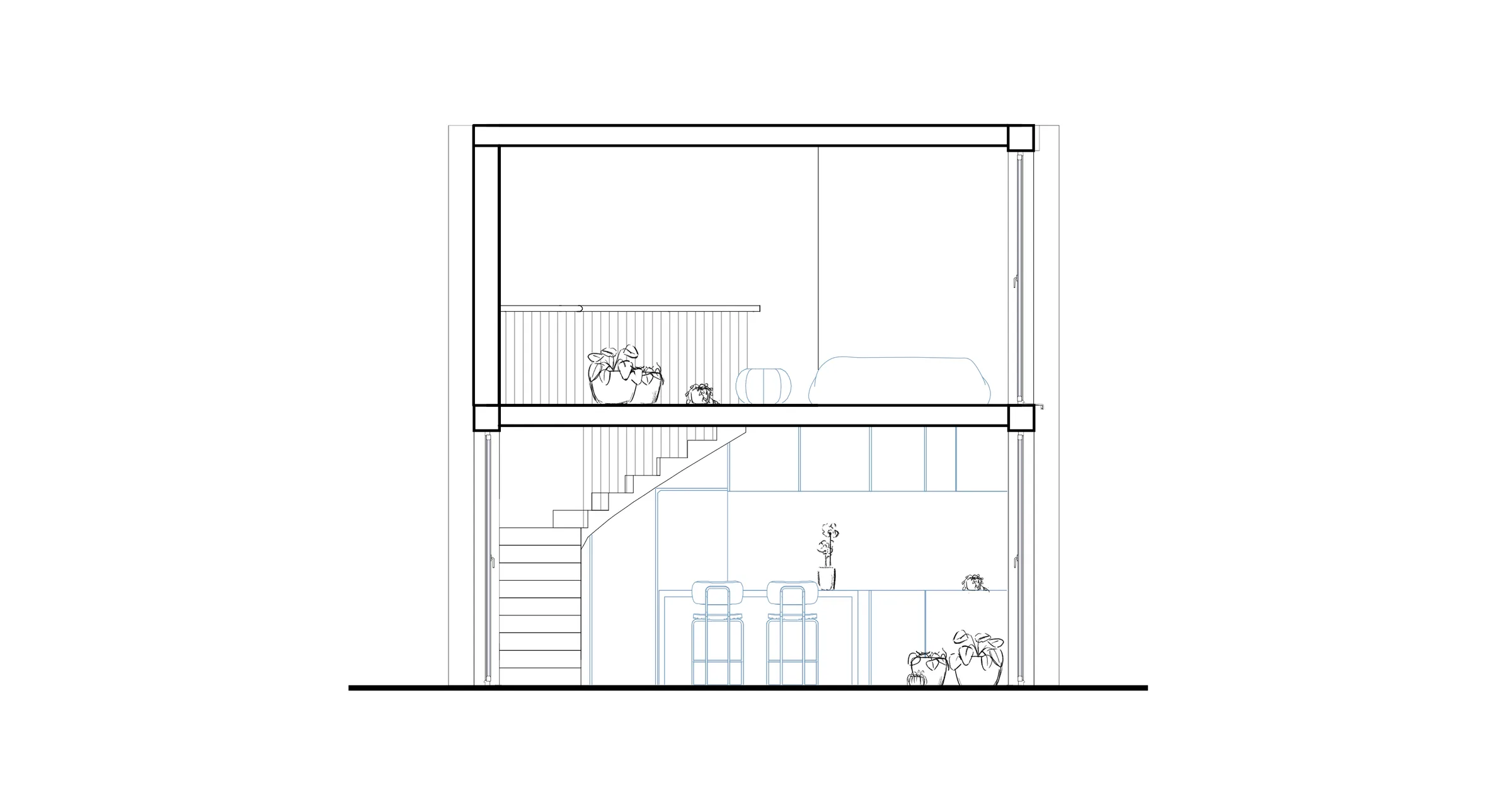

FIG. 11Topologie 1 : Coupe — 1:50
// Concepts

Schémas

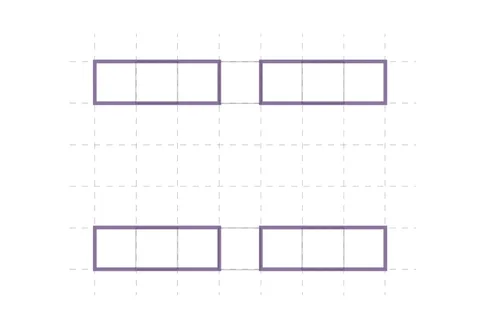

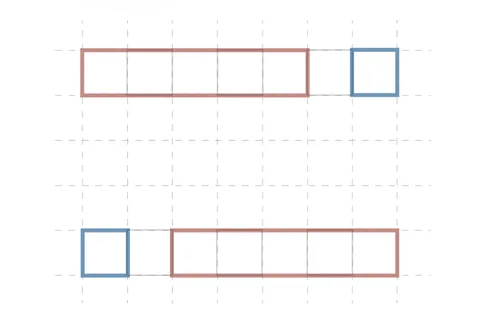

FIG. 12Schéma typologie (violet : typo 2)

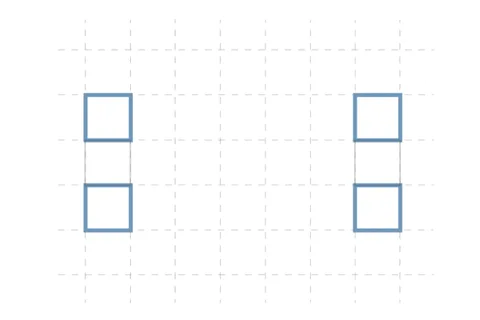

FIG. 13Schéma typologie (bleu : typo 1)
FIG. 14Schéma typologie (rouge : typo 3)

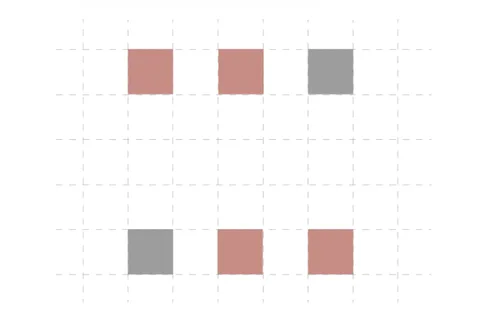

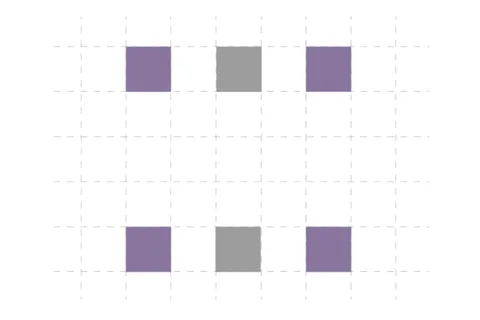

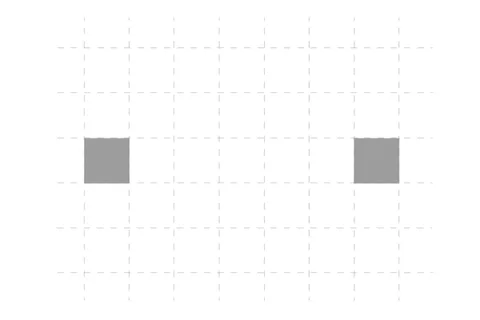

FIG. 15Schéma jardin (couleurs : privé - gris : partagé)
FIG. 16Schéma jardin (couleurs : privé - gris : partagé)
FIG. 17Schéma jardin (couleurs : privé - gris : partagé)
// Maquette

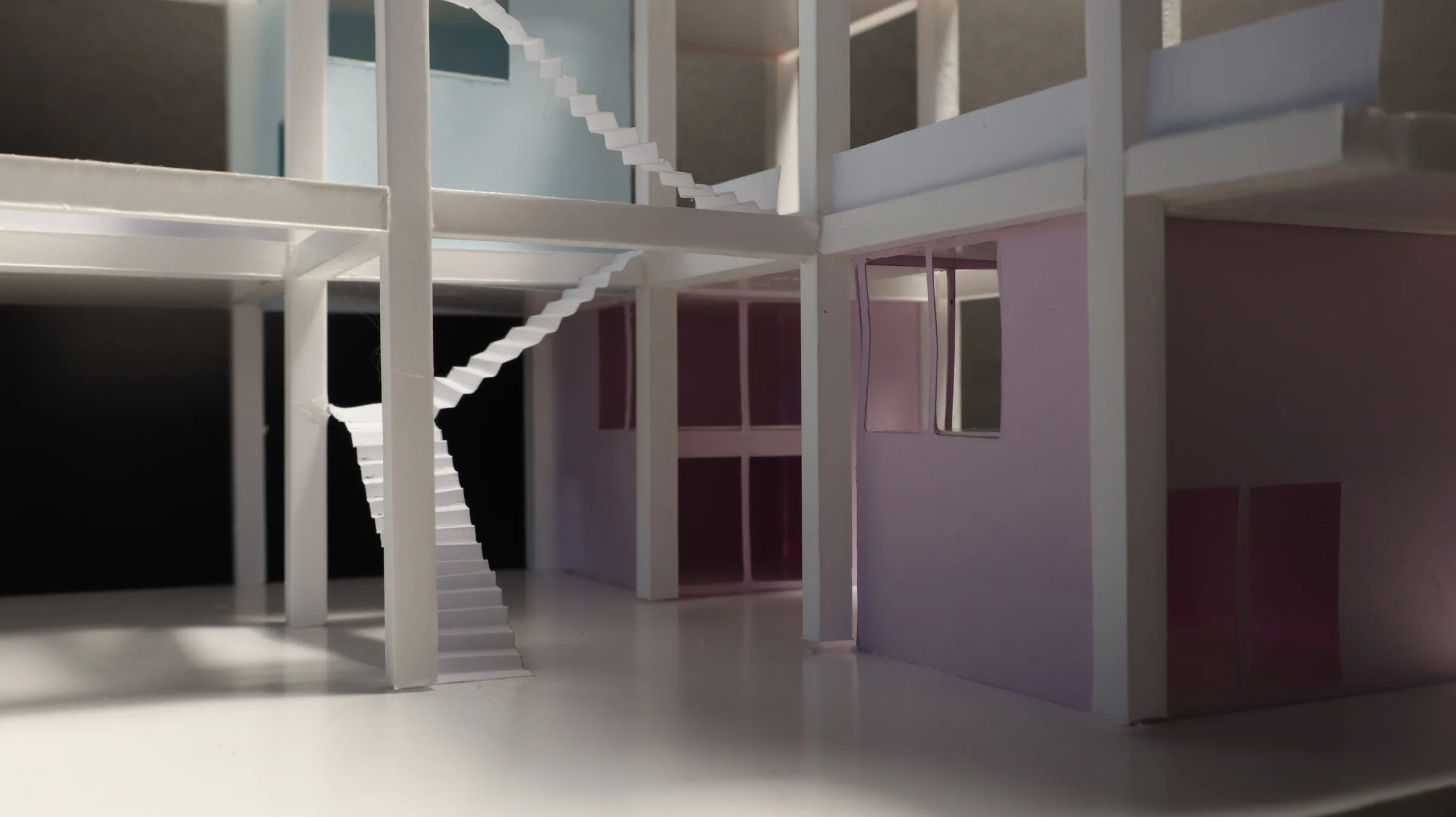

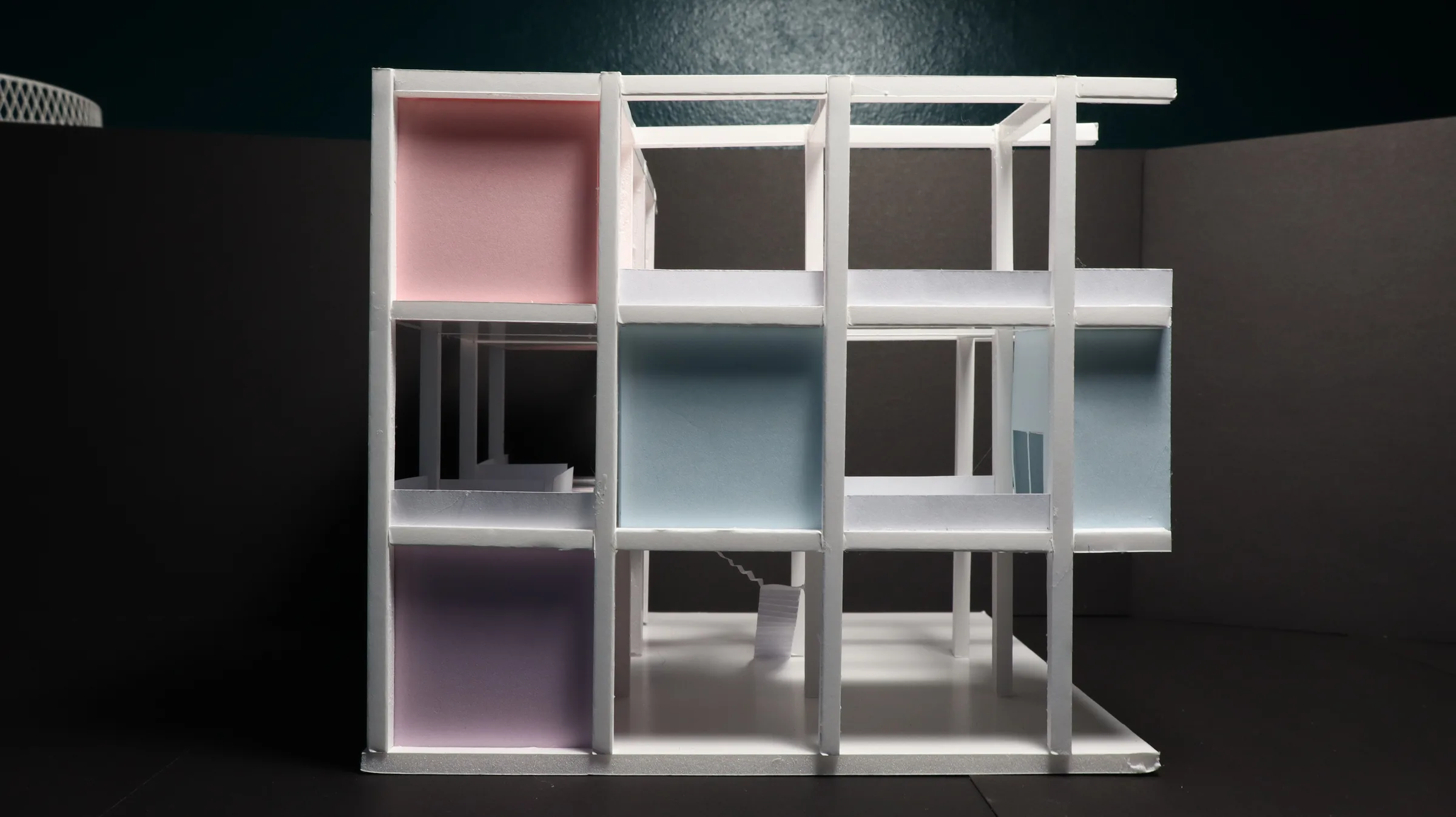

Photos de maquette

FIG. 18
FIG. 19
FIG. 20
FIG. 21
FIG. 22
FIG. 23
Outils & rendu
GéométrauxRendu numérique (vectoriel + dessin à la main)Plan, coupe, élévation, axonométrie
MaquetteFragmentCarton plume, papier
LogicielsRevit, Illustrator, KritaModélisation, Rendu vectoriel, Dessin de la végétation
